检波器配置

水听器
数字化方案

存储容量

供电

授时与守时

自检
数据回收方式
重量
外部尺寸
工作温度范围

工作水深

标配三分量14Hz高灵敏度全向检波器
可选配3Hz有源力反馈式全向宽频检波器
3.4Hz宽频高灵敏度水听器
四通道24位高精度Δ-Σ模数转换器

64GB

内部750WH可充电锂电池组，
支持大于2160小时（90天）连续记录
GNSS授时精度：+/- 1μs
OCXO守时精度：+/- 2ms (90天)
内置信号发生器，支持全信号链功能与性能诊断
集中式充电/数据回收桩
13.8公斤（空重），7公斤（水重）
直径29cm x 高度14cm
-10℃ ~ +45℃
0~1000m

ADC分辨率
采样间隔
前置可编程放大

增益精度
模拟信号输入

实时动态范围@1ms（典型值）
总动态范围
等效输入噪音 （典型值）

谐波失真
输入信号带宽

防混叠滤波器

阻带衰减

共模抑制比

道间抑制比

24位
 0.5ms、1ms、2ms、4ms
x1、x4、x16（0dB、12dB、24dB）

0.1%
±2.5Vp-p @ x1 gain

±625mVp-p @ x4 gain

±156mVp-p @ x16 gain
125dB @ x1 gain
145dB
1uV @ x1 gain

0.25uV @ x4 gain
-120dB @ 31.5Hz
0Hz ~ 866Hz @ 0.5ms（-3dB）

0Hz ~ 800Hz @ 0.5ms（-0.1dB）

线性滤波器，-3dB 带宽86.6%那奎斯特频率

>120dB @那奎斯特频率

>100dB

>100dB

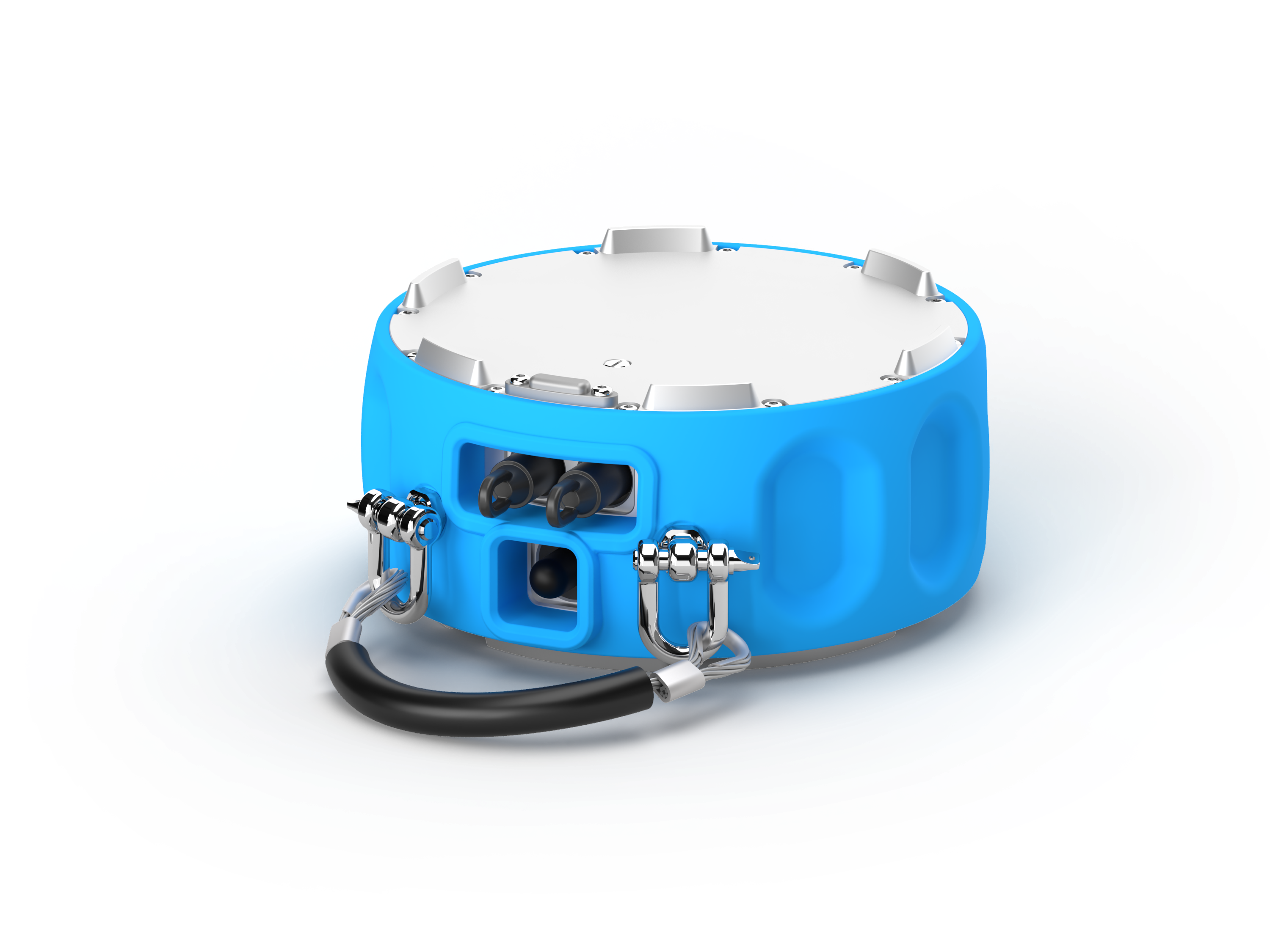

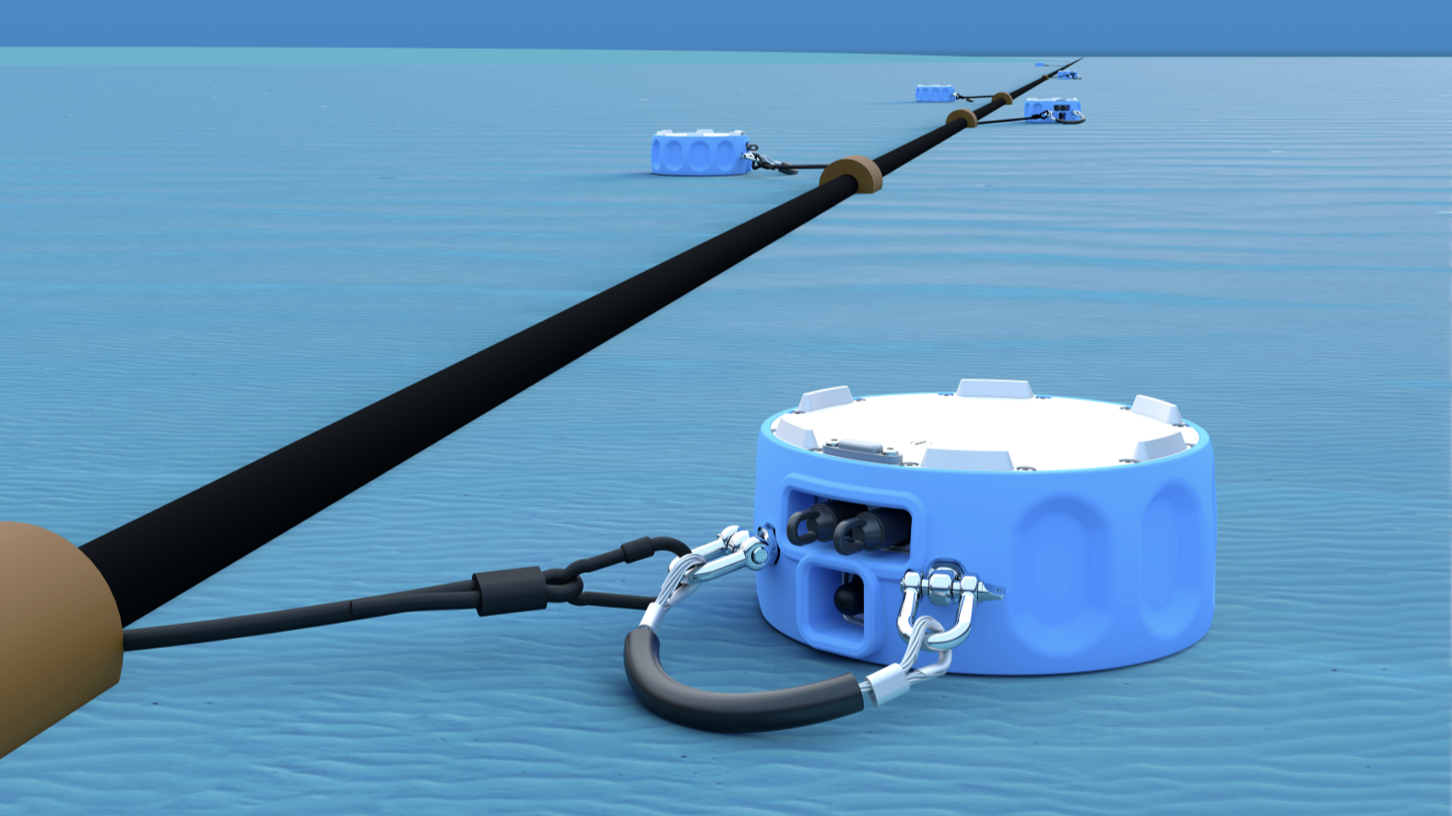

•  高性能节点式海洋地震采集系统，实现1000米以浅水下震动、水声及仪器姿态的连续记录；
•  标配三分量14Hz高灵敏度全向检波器+3Hz高灵敏度水听器，可选配3Hz有源力反馈式全向宽频检波器，为海底全波场地震
    采集应用提供高品质传感解决方案；
•  四通道24位高精度Δ-Σ模数转换器，主要采集参数与国际同类主流产品相当，采样率与前置放大器增益可配置；
•  内置高精度信号发生器，支持现场全信号链功能及性能自检与诊断，包括采集系统等效输入噪声、实时动态范围、总谐波失真、

   检波器阻抗、自然频率、灵敏度、阻尼等；
•  内置电子标签（RFID），实现高效资产管理与出入库管理；

•  支持SEG-D、SEG-Y、Mini-SEED、SAC等多种数据输出格式；
•  内置高精度恒温晶体（OCXO），90天时钟守时精度优于±2ms；
•  内置大容量可充电锂电池组，连续工作时长高达90天（2160小时）；
•  体积小（直径29cm x 高度14cm）、重量轻（空重13.8公斤，水重7公斤），便于运输与施工。

14Hz全向检波器

自然频率
开路灵敏度
假频
谐波失真

线圈电阻
工作倾角范围

1Hz低频检波器指标

14Hz
80V/m/s
>190Hz
≤0.1% 水平放置

<0.4% 垂直放置
3500Ω
0°~360°

3Hz全向宽频检波器

等效自然频率
灵敏度
假频
失真度

工作倾角范围

等效输出噪声

动态范围

0.2Hz低频检波器指标

3Hz
80V/m/s
>190Hz
<0.1% 水平放置

<0.4% 垂直放置
0°~360°
2uVrms@3~240Hz

120dB

高灵敏度水听器

频率响应
灵敏度
工作水深
工作温度

0.2Hz低频检波器指标

3.4Hz@-3dB
8.9V/bar
≤1000m
-10℃ ~ +50℃

充电/下载位
充电时间
充电总功率
单位充电功率
数据下载速率
单位下载速率

数传端口

工作温度范围

标准尺寸

3
10小时
350W
100W
2GB/min.
0.66GB/min.

1G Ethernet

0℃ ~ +40℃

1U

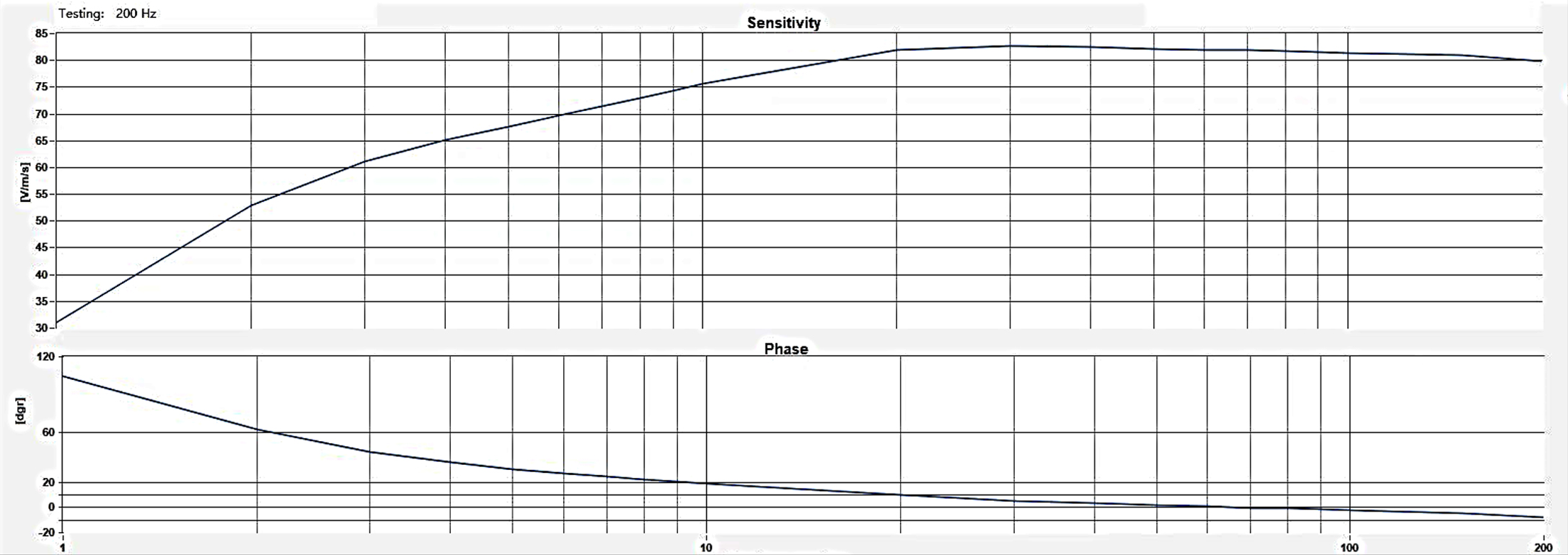

14Hz高灵敏度全向检波器幅度与相位响应曲线

3Hz全向宽频检波器幅度与相位响应曲线
