2Hz有源力反馈式全向宽频检波器
管 脚 定 义
1
2
3
4
5
6
SW
OUT-
OUT+
GND
+2.5v
- 2.5
连接+2.5V进入力反馈模式
连接GND进入无源模式
差分输出信号负端
差分输出信号正端
电源与信号地
+2.5V正电源
-2.5V负电源
产品特点
• 专为中海油田服务股份有限公司物探事业部荣誉定制；
• 有源力反馈式全向宽频检波器，为海底/井下场景的全波场地震采集应用提供高品质传感解决方案；
• 2Hz~190Hz频率响应范围，在保持标准15Hz全向检波器中、高频性能的同时，显著提高对深层、超深层目标低频信号的探测能力；
• 输出信号幅度±4.90V，等效输出噪声2uVrms@2~190Hz，动态范围≥120dB，与主流地震采集设备相匹配；
• 低失真度（水平状态小于0.1%）、低功耗（小于10mW）、高灵敏度（ 80V/m/s ）；
• 有源力反馈宽频检波器工作模式（频带宽度2~190Hz）与无源普通检波器工作模式（频带宽度15~190Hz）可通过管脚控制切换；
• 有源力反馈宽频工作模式下，优良的幅度与相位一致性保证了空间矢量测量的保真度。
产品规格
10Hz高灵敏度检波器指标

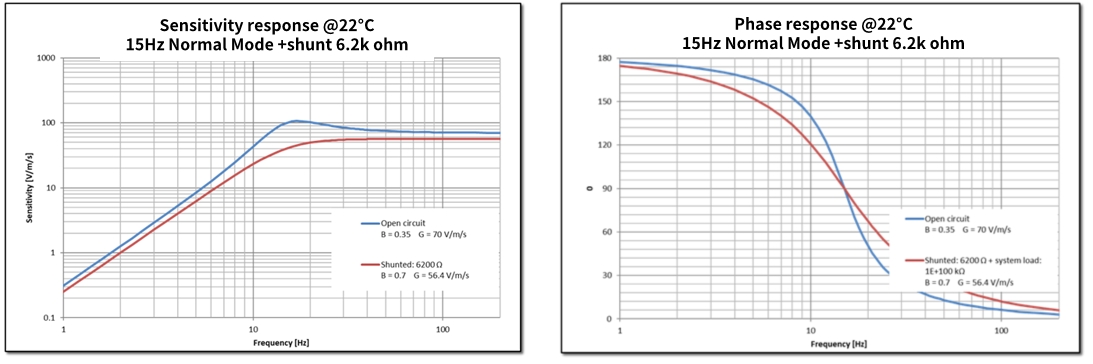

灵敏度与相位响应曲线
力反馈工作模式
无源工作模式

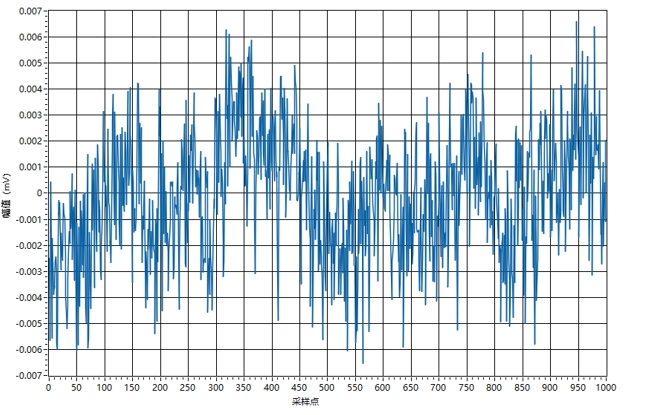

力反馈工作模式背景噪声水平
等效自然频率
灵敏度
假频
输出阻抗
失真度
工作倾角范围
等效输出噪声
动态范围
供电电源
功耗
直径
高度
重量
工作温度范围
2Hz±10%
80V/m/s ± 10%
> 190Hz
2000 Ω
<0.1 % horizontal,
<0.4% vertical and pins-down
0°~360°
2uVrms@2~190Hz
120dB
±2.5VDC
≤10mW
26.7mm
42mm
110g
-40 to 100 °C
性能指标
力反馈工作模式
自然频率
假频
开路阻尼
闭路阻尼（20K）
开路灵敏度
闭路灵敏度（20K）
线圈电阻
失真度
工作倾角范围
悬体质量
最大悬体位移
工作温度范围
15Hz ± 4%
> 190Hz
0.35 (-4% ~ +7%)
0.707 (-4% ~ +7%)
70V/m/s (-8% ~ +4%)
56V/m/s (-8% ~ +4%)
1500 Ω ± 4%
<0.1 % horizontal,
<0.4% vertical and pins-down
0°~360°
9.7g
2mm
-40 to 100 °C
性能指标
无源工作模式
