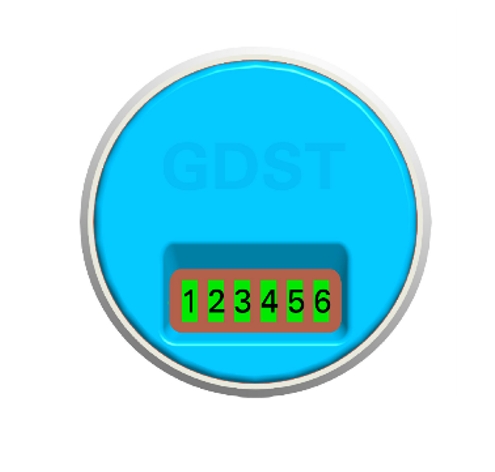

1

2

3

4

5

6

 SW

OUT-

OUT+

GND

+2.5v

- 2.5

连接+2.5V进入力反馈模式

连接GND进入无源模式

差分输出信号负端

差分输出信号正端

电源与信号地

+2.5V正电源

-2.5V负电源

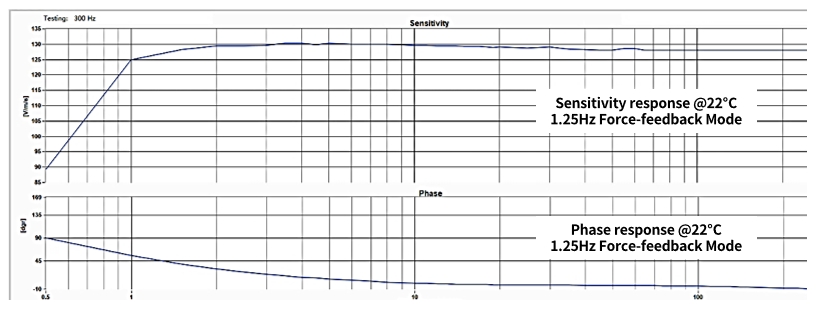

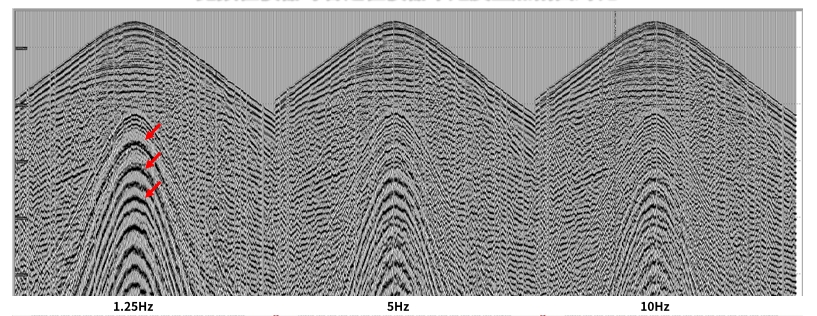

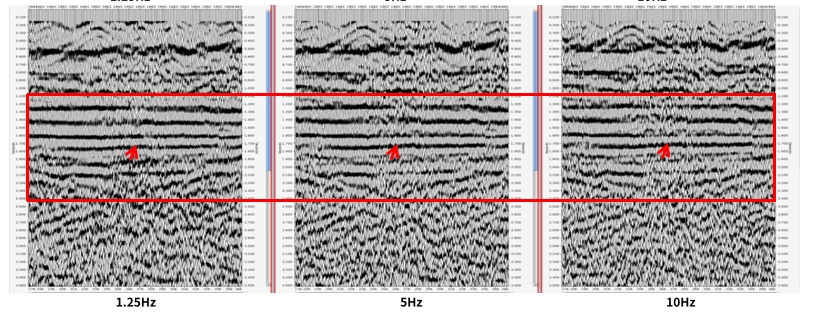

•  陆用有源力反馈式宽频高灵敏度检波器，有效频带宽度1.25Hz~240Hz，在保持标准检波器中、高频性能的同时，显著提高对深层、超深层目标低频信号的探测能力；

•  灵敏度高达128V/m/s，真正实现高灵敏度单检对检波器串（6串2并）的等效输出；

•  输出信号幅度±4.90V，等效输出电噪声水平3.2uVrms@1~240Hz，动态范围≥120dB，与主流地震采集设备相匹配；

• 有源力反馈宽频检波器工作模式（频带宽度1~240Hz）与无源普通检波器工作模式（频带宽度10~240Hz）可通过管脚控制切换；

•  低失真（ ≤ 0.1%）、低功耗（ ≤ 10mW），体积重量不大于、抗跌落能力不低于主流动圈式检波器；

•  先进的生产制造与检验检测工艺，保证大规模生产一致性。
